Stół wybiegowy z chłodzeniem do profili aluminiowych
Cena od do, w zależności od konfiguracji
40 000-80 000 EUR (EXW)≈ 173-346 tys. PLN
Cena zależy od konfiguracji. To informacja cenowa (art. 71 KC), nie wiążąca oferta handlowa. Zweryfikowano: 2026-07-18.

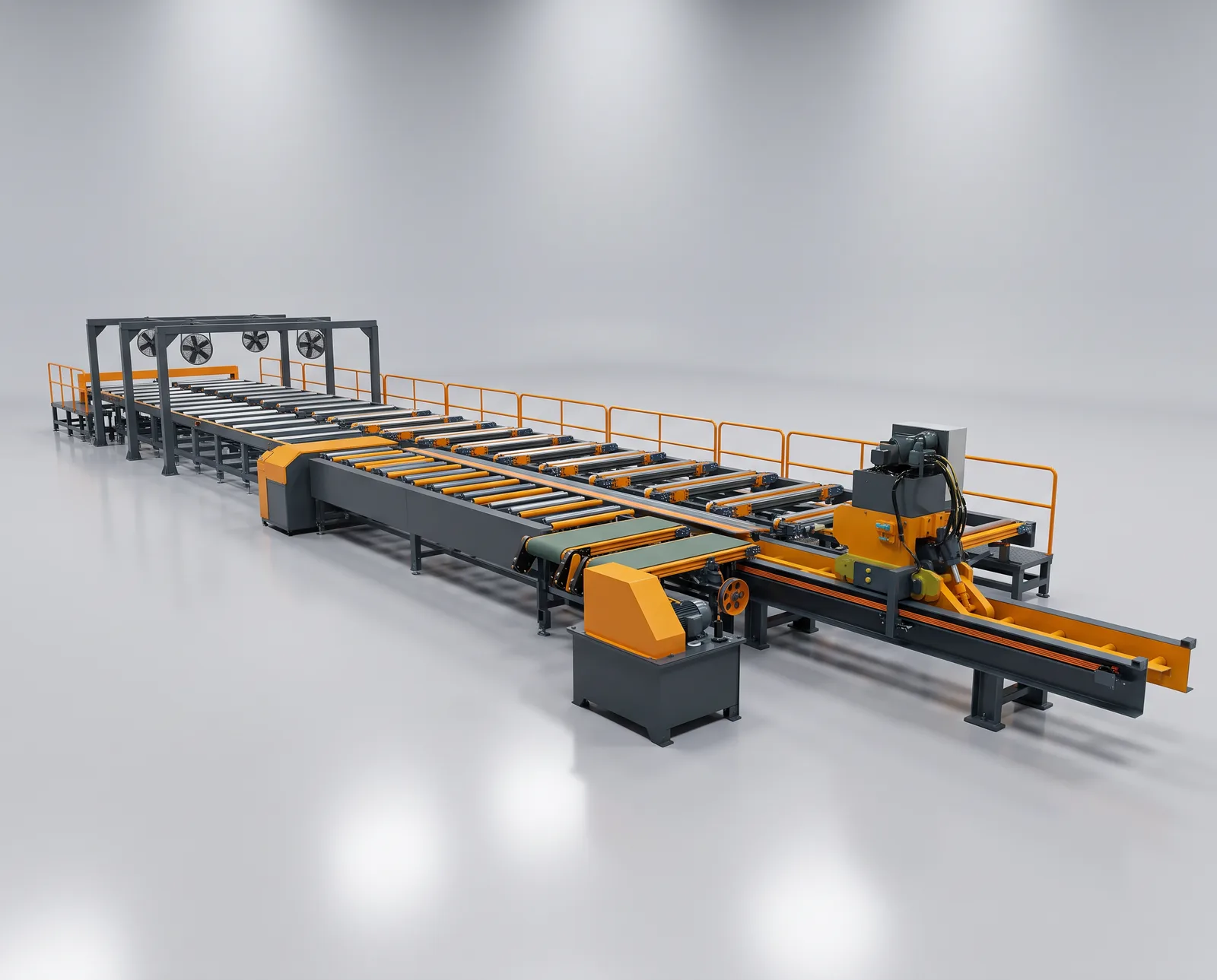

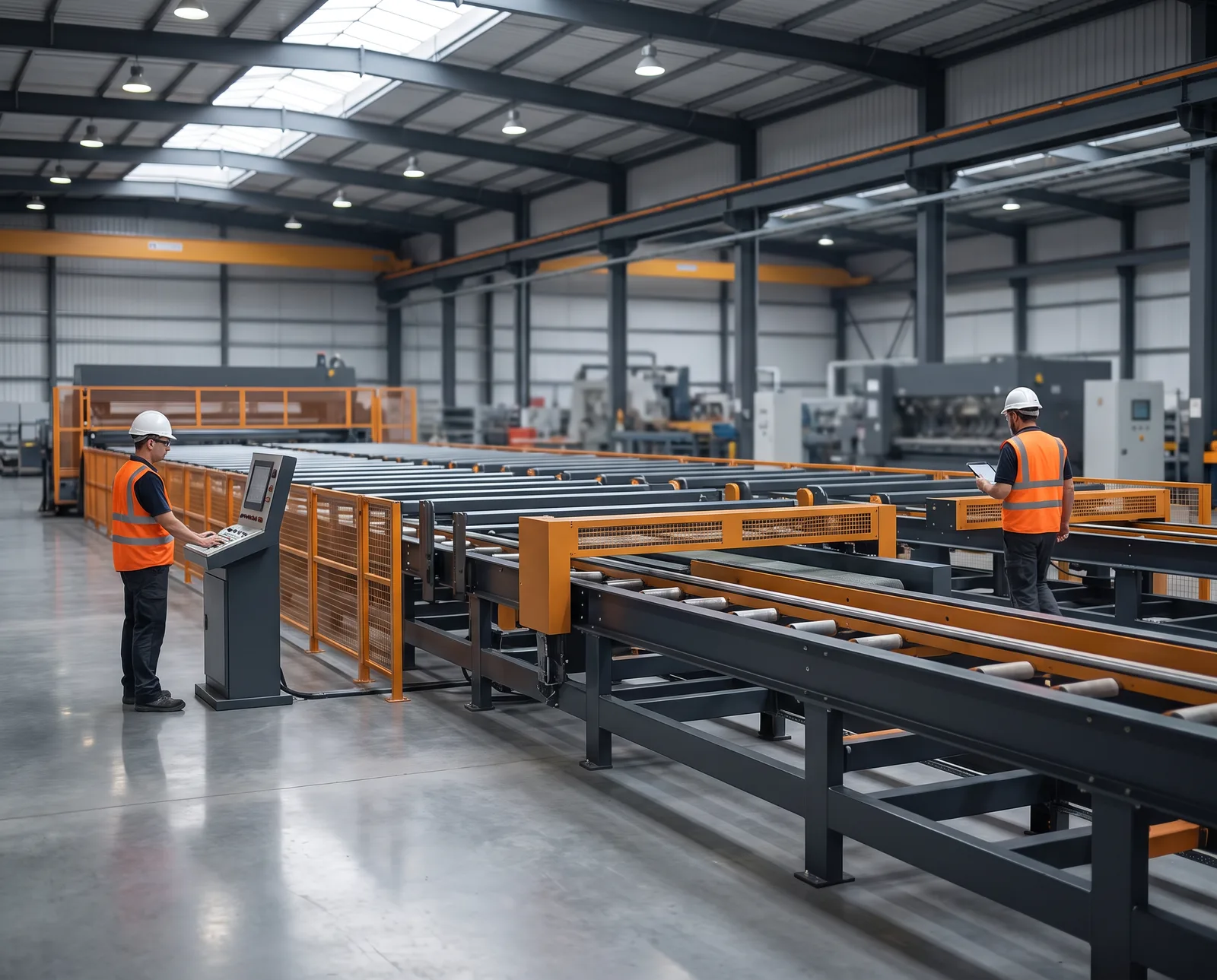

Między prasą a piecem do starzenia profil musi zostać odebrany, schłodzony, wyprostowany naciągiem i pocięty na wymiar. Dokładnie to robi system stołów wybiegowych. Dostarczamy kompletny ciąg: stół początkowy z chłodzeniem (wentylatory albo wanna wodna do intensywnego chłodzenia, stalowa lub nierdzewna), stół wybiegowy, stół transferowy z pasami filcowymi i rolkami z napędem łańcuchowym, stół chłodzący, stół magazynowy, naciągarkę w wersji jedno- lub dwustanowiskowej z regulacją siły naciągu oraz automatyczną piłę gotowych profili z zadawaniem długości z ekranu dotykowego i odciągiem wiórów. Całość spina sterowanie PLC z panelem HMI, zsynchronizowane z cyklem prasy.
Konstrukcję dobiera się do skali produkcji: przy mniejszych prasach sprawdza się układ pasowy, przy dużych zaś łańcuchowy z pasami filcowymi, który przenosi ciężkie profile bez śladu na powierzchni. Powierzchnie kontaktowe wyłożone są filcem odpornym na temperaturę (opcjonalnie PBO/Kevlar; dostarczamy też jako materiał eksploatacyjny). Kluczowy detal, o który pytamy każdego wykonawcę posadzki: cały ciąg poziomuje się w tolerancji 1 mm, bo profil o ściance 1,2 mm nie wybacza uskoków między stołami. Wybór chłodzenia (powietrze czy woda) zależy od stopów i wymaganych własności; doradzimy przy konfiguracji.
Stół wybiegowy nie jest produktem z półki: długość i szerokość poszczególnych sekcji wymiaruje się pod tonaż prasy, długość profili i dostępną halę, a projekt rozmieszczenia przygotowujemy bezpłatnie. Producent ma referencyjne instalacje tego systemu m.in. w Korei Południowej. Najwięcej sensu ma zamówienie stołu razem z prasą (np. prasą 1800 ton) i piecem do starzenia: jeden harmonogram, jeden FAT, maszyny dopasowane do siebie. Dostarczamy jednak także systemy do istniejących pras; wystarczą wymiary linii i tonaż. Jak stół wpisuje się w budżet całej tłoczni, opisujemy w artykule ile kosztuje linia do produkcji profili aluminiowych.
Specyfikacja
| Zakres dostawy | stół początkowy z chłodzeniem, wybieg, transfer, stół chłodzący, magazynowy, naciągarka, piła |
|---|---|
| Chłodzenie | wentylatory (powietrzne) lub wanna wodna (stal / stal nierdzewna) |
| Transport profili | pasy filcowe + rolki z napędem łańcuchowym |
| Wykonanie | pasowe (mniejsze prasy) / łańcuchowo-pasowe (duże prasy) |
| Naciągarka | 1- lub 2-stanowiskowa, regulowana siła naciągu |
| Piła gotowych profili | automatyczna, zadawanie długości z panelu, odciąg wiórów |
| Tolerancja poziomowania | do 1 mm na całej długości ciągu |
| Sterowanie | PLC + panel HMI, synchronizacja z prasą |
Status CE
CE: maszyna wymaga dostosowania do wymogów UE, organizujemy wycenę dostosowania
System w standardzie fabrycznym wymaga dostosowania do wymogów UE, przede wszystkim osłon i obwodów bezpieczeństwa w strefie piły i naciągarki. Zakres i koszt dostosowania podajemy wprost w ofercie.
→ Jak działamyWarunki transakcji
- Czas produkcji: 10-16 tyg.
Zastosowania
Odbiór, chłodzenie, prostowanie naciągiem i cięcie na wymiar profili za prasami do wyciskania, od małych pras 500-600 T po duże maszyny do profili przemysłowych; profile budowlane, stolarkowe i konstrukcyjne o długościach handlowych.
Dla kogo
Tłocznie kompletujące nową linię do wyciskania; zakłady zastępujące ręczny odbiór profili systemem automatycznym; firmy modernizujące wyeksploatowane stoły przy istniejącej prasie.
Częste pytania
Ile kosztuje stół wybiegowy z chłodzeniem?
Orientacyjnie 40-80 tys. EUR EXW zależnie od długości sekcji, typu chłodzenia (powietrze/woda), wersji naciągarki i piły. To system wymiarowany indywidualnie, więc dokładną wycenę robimy po otrzymaniu tonażu prasy, długości profili i planu hali, ale widełki na tej stronie są jawne i realne.
Układ pasowy czy łańcuchowy?
Pasowy jest tańszy i wystarcza przy mniejszych prasach; łańcuchowy z pasami filcowymi przenosi ciężkie profile z dużych pras bez odkształceń i śladów. Decyduje tonaż prasy i masa metra bieżącego profilu; dobieramy przy konfiguracji.
Czy mogę zamówić stół do istniejącej prasy?
Tak. Potrzebujemy tonażu i cyklu prasy, długości profili oraz wymiarów hali; na tej podstawie powstaje bezpłatny projekt rozmieszczenia. Warunkiem dobrego efektu jest posadzka pozwalająca wypoziomować ciąg w tolerancji 1 mm.
Co z certyfikatem CE?
System w standardzie fabrycznym wymaga dostosowania do wymogów UE, głównie osłon i obwodów bezpieczeństwa w strefie piły i naciągarki. Zakres i koszt tego dostosowania opisujemy w ofercie, zamiast obiecywać „CE w cenie”.
