Piec do azotowania matryc do wyciskania profili aluminiowych
Cena od do, w zależności od konfiguracji
25 000-50 000 EUR (EXW)≈ 108-216 tys. PLN
Cena zależy od konfiguracji. To informacja cenowa (art. 71 KC), nie wiążąca oferta handlowa. Zweryfikowano: 2026-07-18.
Matryca do wyciskania profili aluminiowych ze stali H13 bez azotowania zużywa się po ułamku swojej potencjalnej żywotności. Azotowanie gazowe buduje na powierzchniach roboczych twardą warstwę azotków o twardości rzędu 1000-1200 HV, która ogranicza zużycie ścierne i przywieranie aluminium. Matryca wytrzymuje kilkukrotnie większy przerób między korektami, a doazotowywanie co kilka kampanii prasy to standard każdej poważnej tłoczni. Azotowanie u siebie skraca obieg matrycy z tygodnia do jednej nocy: matryca zdjęta z prasy wieczorem rano wraca do magazynu narzędzi, bez transportu i kolejki w hartowni usługowej.

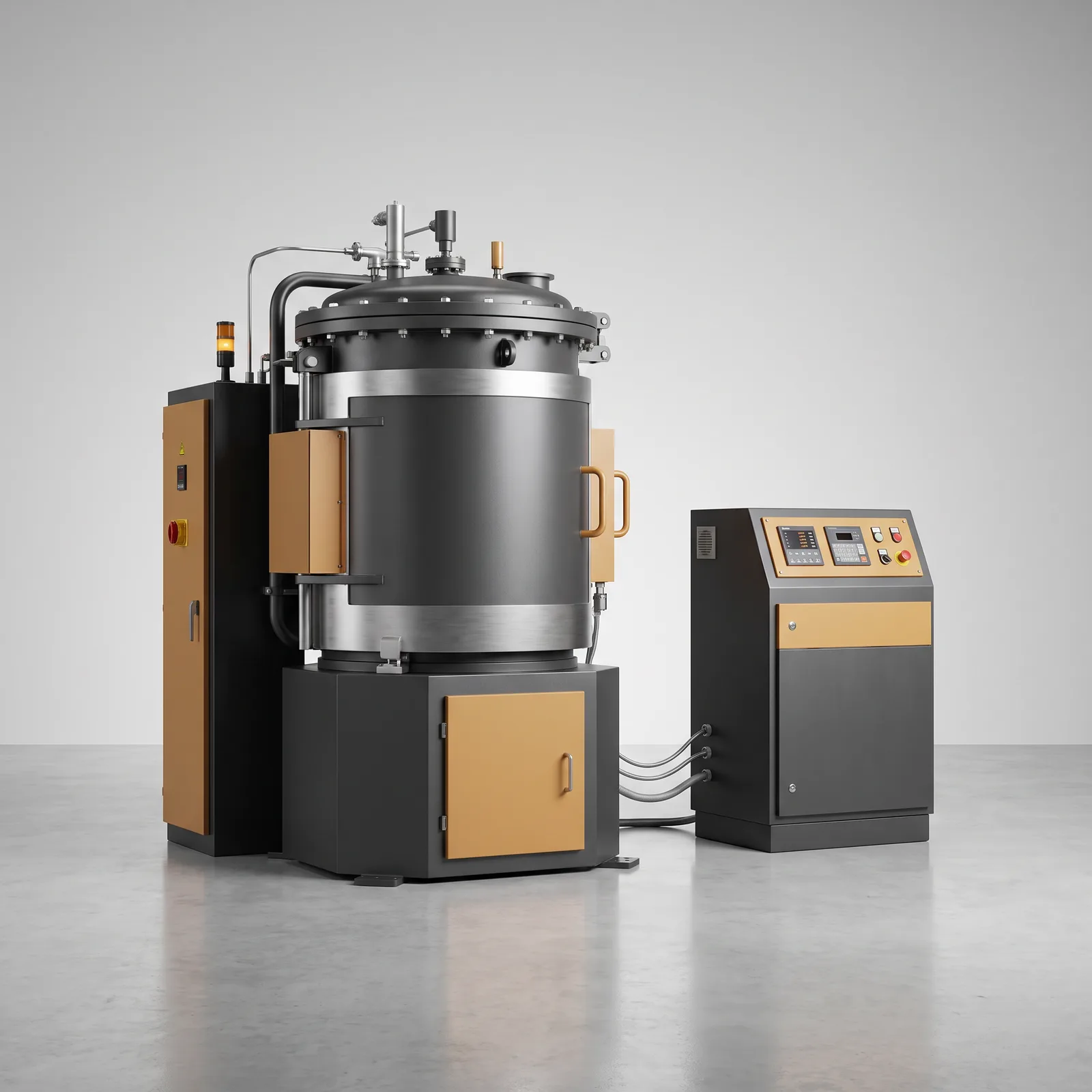

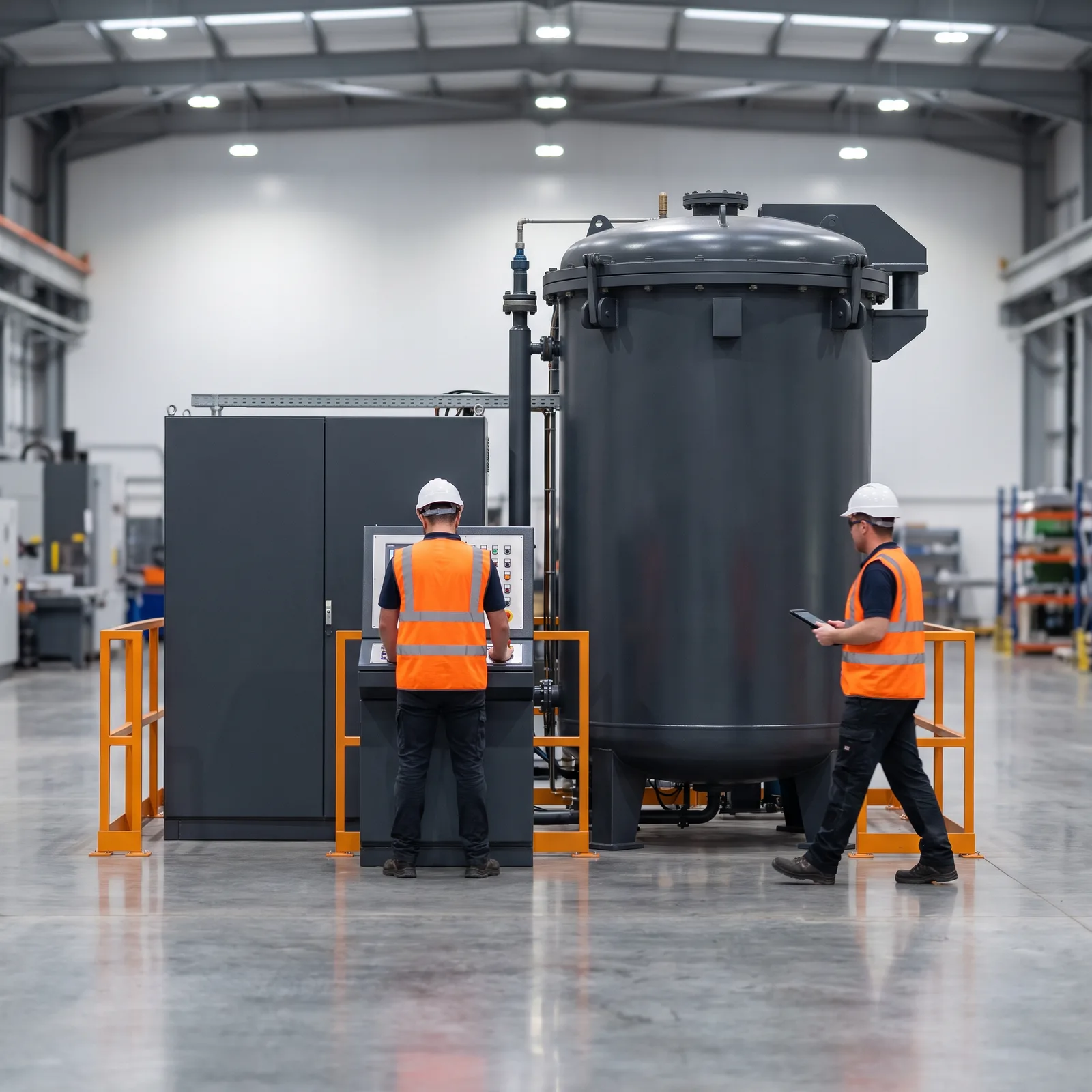

Piec pionowy (wgłębny) o mocy 45 kW z komorą ø500 × 1000 mm i koszem załadowczym ø500 × 500 mm. Przed podaniem amoniaku komora jest odpompowywana do −0,08 MPa, dzięki czemu atmosfera jest czysta, a warstwy powtarzalne, bez długiego przedmuchiwania dużymi ilościami gazu. Temperatura maksymalna 650°C (azotowanie matryc prowadzi się zwykle w 480-560°C), równomierność ±5°C w komorze, nagrzewanie do temperatury procesu poniżej 80 minut. Wyłożenie z maty termoizolacyjnej bez cegły szamotowej daje małą bezwładność cieplną i lżejszą konstrukcję. Sterowanie PLC Mitsubishi z regulacją PID i dwoma punktami pomiaru temperatury; zasilanie standardowo 380 V, inne napięcia na zamówienie.
Wersja 45 kW jest najbardziej uniwersalna w typoszeregu 30-75 kW: poza matrycami wykonuje azotonawęglanie, azotowanie stali narzędziowych i części maszyn, obróbkę parową oraz odpuszczanie i starzenie próżniowe. Uczciwie o wymaganiach: piec potrzebuje amoniaku z butli lub wytwornicy, wentylacji stanowiska i neutralizacji gazów wylotowych. To trzeba zaplanować i wycenić przed zakupem, pomagamy w doborze rozwiązania.
Specyfikacja
| Moc grzewcza | 45 kW (typoszereg 30-75 kW) |
|---|---|
| Temperatura maksymalna | 650°C (proces zwykle 480-560°C) |
| Komora | ø500 × 1000 mm |
| Kosz załadowczy | ø500 × 500 mm |
| Podciśnienie | do −0,08 MPa |
| Równomierność temperatury | ±5°C |
| Nagrzewanie do temperatury procesu | poniżej 80 min |
| Sterowanie | PLC Mitsubishi + PID, 2 punkty pomiaru |
| Zasilanie | 380 V (inne napięcia na zamówienie) |
Status CE
CE: maszyna wymaga dostosowania do wymogów UE, organizujemy wycenę dostosowania
Piec elektryczny z atmosferą amoniaku: poza dostosowaniem samej maszyny (osłony, obwody bezpieczeństwa, dokumentacja) instalacja i wentylacja amoniaku po stronie zakładu podlega odrębnym przepisom.
→ Jak działamyWarunki transakcji
- Czas produkcji: 6-10 tyg.
Zastosowania
Azotowanie gazowe matryc do wyciskania profili aluminiowych (stal H13), azotonawęglanie i azotowanie stali narzędziowych oraz części maszyn, obróbka parowa, odpuszczanie i starzenie próżniowe.
Dla kogo
Tłocznie profili aluminiowych chcące azotować matryce u siebie zamiast wozić je do hartowni usługowej; narzędziownie i zakłady regeneracji matryc.
Częste pytania
Ile kosztuje piec do azotowania matryc?
Orientacyjnie 25-50 tys. EUR EXW zależnie od mocy i wyposażenia (typoszereg 30-75 kW). Widełki na tej stronie są jawne. Dokładną wycenę przygotujemy pod liczbę, wymiary i rotację Twoich matryc.
Po co azotuje się matryce do wyciskania?
Warstwa azotków podnosi twardość powierzchni roboczych stali H13 do ok. 1000-1200 HV, ograniczając zużycie ścierne i przywieranie aluminium. Matryca azotowana wytrzymuje kilkukrotnie większy przerób, a proces powtarza się kilkanaście razy w jej życiu, dlatego tłocznie z własnym piecem oszczędzają i czas, i pieniądze.
Czego wymaga instalacja pieca w zakładzie?
Zasilania 380 V (45 kW), zasilania amoniakiem z butli lub wytwornicy, wentylacji stanowiska i neutralizacji gazów wylotowych. Instalacja amoniaku podlega odrębnym przepisom po stronie zakładu. Mówimy o tym przed zakupem, nie po.
Co z certyfikatem CE?
Piec w standardzie fabrycznym wymaga dostosowania do wymogów UE (osłony, obwody bezpieczeństwa, dokumentacja). Wycenę dostosowania przygotowujemy w ramach naszej oferty i wprost opisujemy jego zakres oraz koszt, a za jasny podział obowiązków odpowiadamy my.
